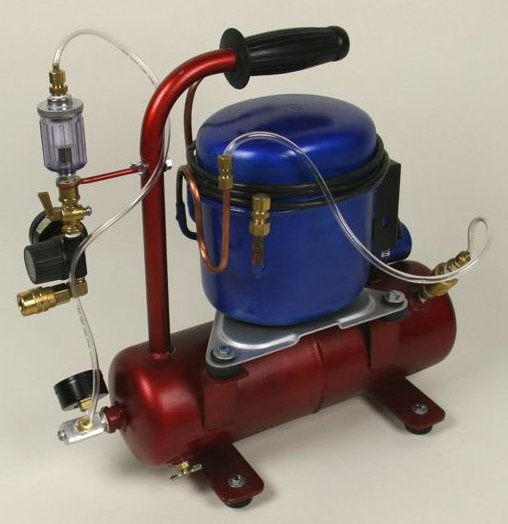

ПРИНЦИП РАБОТЫ ВОЗДУХОСБОРНИКА
Если подключить его к компрессору, то сжатый воздух будет скапливаться в ресивере и только потом идти дальше к пневмоинструменту. Благодаря предохранительному клапану воздух не может пойти обратно.
Когда бак заполняется, компрессор делает перерыв в работе, а пневмоинструмент берет воздух из ресивера. Когда воздух в баке начинает заканчиваться, реле давления снова запускает компрессор.
Использование ресивера дает ряд преимуществ:
- нагрузка на компрессор уменьшается,
- в пневмосети не возникают пульсации,
- часть влаги и грязи из воздуха оседает на стенках ресивера,
- воздух охлаждается.
Самое главное – это найти подходящую емкость. Она обязательно должна быть прочной и герметичной. Лучше всего для этих целей подходит старый газовый или баллон огнетушителя. Обязательно убедитесь, что он целый, не имеет вмятин, не покрыт ржавчиной внутри и снаружи.
Очень важно найти ресивер, выдерживающий давление не менее 10 бар. Это не слишком сложно, так как большинство баллонов рассчитаны на 16-20 бар. Как правило, данная информация пишется на самом баллоне. Если такой информации у вас нет, то мы рекомендуем не рисковать и поискать другой баллон.
Также желательно, чтобы объем баллона был не менее 10 литров. В противном случае будет почти бесполезен.
Для работы вам также понадобится:
-
запорный узел (1 центральный канал, 4 боковых),
-
запорный кран,
- предохранительный клапан,
- манометр,
- реле давления,
- фитинг (1/2 или 1/4 дюйма),
- резиновые кольца или фум-лента.

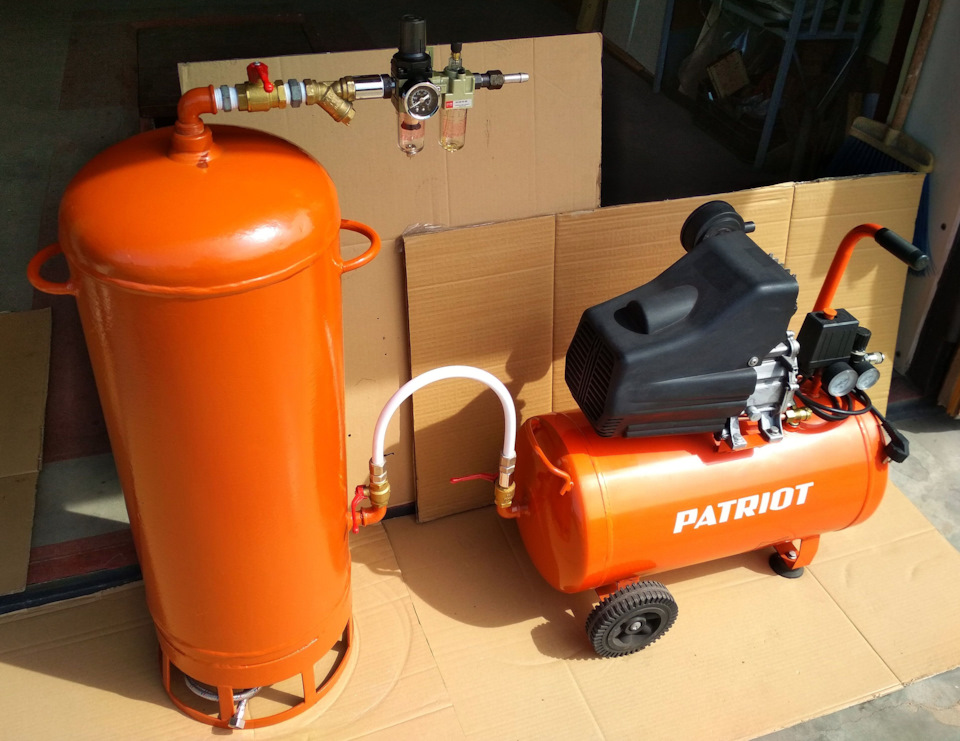

СОБИРАЕМ ВОЗДУШНЫЙ РЕСИВЕР ДЛЯ КОМПРЕССОРА
Рассмотрим весь процесс по шагам:
- Баллон должен быть пустым. Если в нем остался газ, жидкость, порошок и т.д., то их надо удалить.
- Несколько раз промойте баллон внутри и снаружи.
- Дайте баллону полностью высохнуть внутри и снаружи.
- В горловину баллона закрутите запорный узел.
- На центральном канале установите запорный кран.
- На один из боковых выходов узла накрутите предохранительный клапан.
- На другой выход установите манометр.
- На третьем выходе разместите реле давления.
- На четвертом выходе поместите фитинг на 1/4 или 1/2 дюйма.
- Обязательно плотно закручивайте все соединения и герметизируйте их резиновыми кольцами или фум-лентой.
- Установите баллон на надежную подставку или приварите к нижней части баллона ножки.
- Ресивер готов. Осталось его только протестировать.
- Подключите ресивер к пневмосети.
- Запустите компрессор. Лучше выбрать не слишком большое давление.
- Убедитесь, что ресивер пропускает воздух дальше по пневмосети.
- Проверьте, чтобы не было никаких утечек сжатого воздуха.
- Попробуйте плавно повысить давление.
- Если все в порядке, то ресивер можно использовать.
