Как сделать вибростол своими руками?

Вибростол используется для изготовления различных изделий из бетона с помощью вибролитья, и наиболее часто для производства тротуарной плитки.
Его легко купить, но также его вполне реально сделать самому в домашних условиях. Главное уметь работать с металлом и иметь хотя бы минимальный опыт в сварке. В этой статье мы подробно расскажем, как сделать вибростол своими руками.
Для работы вам понадобится:
  • сварочный аппарат
  • болгарка с отрезными и шлифовальными дисками
  • дрель со сверлами по металлу
  • гайковерт или ключи
  • однофазный асинхронный двигатель (мощность: до 1 кВт, рабочее напряжение: 220 вольт)
  • блок управления
  • листовой металл
  • стальные трубы
  • 4 стальные пружины (например, от мопеда)
  • металлические уголки (сечение 5-10 мм)
  • болты, гайки и шайбы
Когда все необходимое собрано, можно приступать к работе.

ИЗГОТАВЛИВАЕМ ЭКСЦЕНТРИК
Эксцентрик будет превращать вращательные движения двигателя в поступательные. Собрать его самому довольно легко:
  1. Берем лист металла толщиной 8-10 мм.
  2. Вырезаем из него два овала с помощью болгарки.
  3. Соединяем овалы вместе и зажимаем в тисках.
  4. Теперь нужно просверлить отверстия для крепления эксцентрика к валу. Отверстия нужно проделать со смещением к краю овала.
  5. Вокруг отверстия начертите окружность циркулем.
  6. Просверлите отверстия для болтов, которые будут фиксировать овалы.
  7. Установите эксцентрик на двигатель.
ИЗГОТАВЛИВАЕМ СТАНИНУ
Станина — это металлический каркас будущего вибростола. Представляет собой четыре ножки, которые соединены сверху перемычками. При желании можно укрепить конструкцию перемычками внизу.

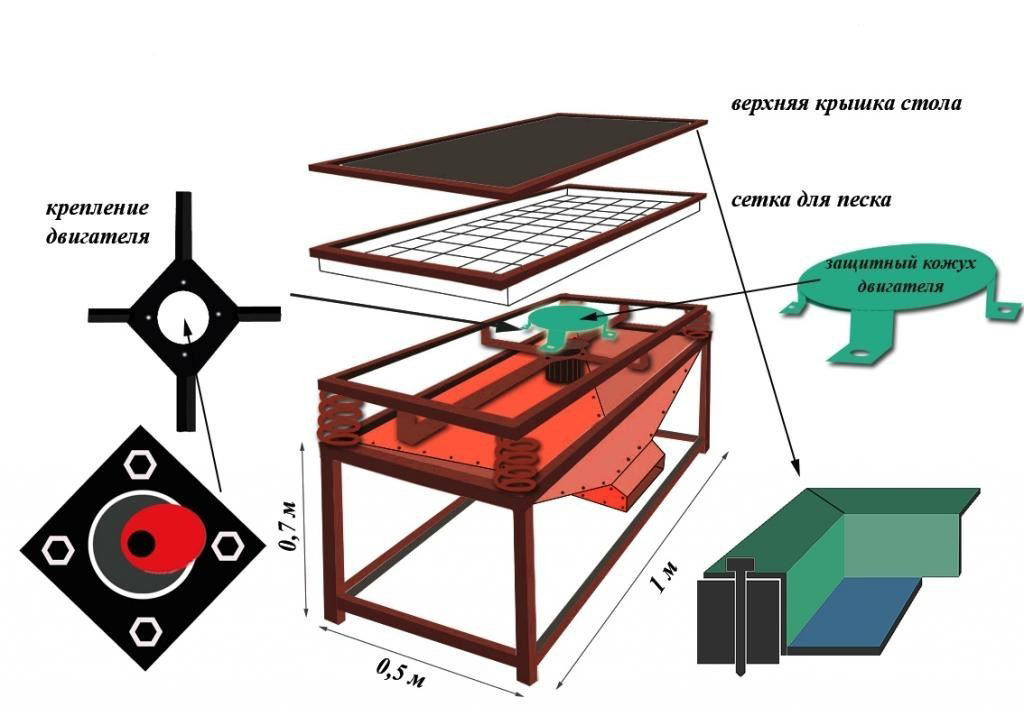

Размер станины вы можете подобрать под свои нужды. Для домашних условий вполне хватит станины следующих размеров:
  • Длина — 1 м
  • Ширина —  0,5 м
  • Высота  0,7 м
Собрать станину можно из металлических труб и все того же листового металла:
  1. Установите 4 металлические трубы вертикально прямо как ножки стола.  Если вы делаете станину предложенных выше размеров, то вам понадобятся трубы длиной 0,7 м.
  2. Из уголков сделайте 4 поперечины. Если вы делаете станину предложенных выше размеров, то вам понадобится два уголка длиной 1 м и два уголка длиной 0,5 м.
  3. Из листового металла или уголков сделайте пластины-подпятники для ножек. Проделайте в одной части отверстия для болтов, а другую часть приварите к ножкам. Эти пластины нужны для фиксации вибростола. В противном случае из-за вибрации агрегат будет двигаться по помещению.
  4. Приладьте поперечины к ножкам, но пока не соединяйте их.
  5. Проверьте с помощью рулетки и уровня, что конструкция ровная. Она не должна накреняться в сторону, иначе бетонные изделия будут неровными.
  6. Если все в порядке, то конструкцию можно сваривать.
  7. Возьмите пружины. Их длина должна быть такой, чтобы столешница вибрировала, но не раскачивалась.
  8. Зафиксируйте пружины с помощью кронштейнов.
  9. Из труб сделайте стаканы для пружин. Диаметр стакана должен быть такой, чтобы пружина могла двигаться свободно, но зазор при этом был не слишком большим. В противном случае пружины быстро изнашиваются.
  10. Приварите стаканы для пружин на каждом угле станины.
  11. Обработайте металл грунтовкой. Также его желательно покрасить.
  12. Готовую станину уже можно фиксировать с помощью анкеров.
ИЗГОТАВЛИВАЕМ СТОЛЕШНИЦУ
На столешнице размещаются бетонные заготовки. Именно столешница передает вибрацию от двигателя.
Собирается она следующим образом:
  1. Возьмите металлический лист толщиной 4-6 мм. Вырежьте из него прямоугольник примерно такой же длины и ширины, что и станина.
  2. Из уголков сделайте бортики высотой 20-50 мм. Приварите их к листу металла.
  3. К нижней части столешницы нужно приварить кронштейн для фиксации двигателя. Уделите особое внимание качеству сварки, иначе вибростол может просто развалиться во время работы.
  4. Обработайте металл грунтовкой. Также его желательно покрасить.
  5. Закрепите электродвигатель на кронштейне.
  6. Установите столешницу на пружины и зафиксируйте ее.
ПОДКЛЮЧАЕМ БЛОК УПРАВЛЕНИЯ
Его можно установить отдельно или закрепить на станине. Главное закрепить кабель питания с помощью хомутов, иначе провод может оборваться из-за вибрации. Кабель должен немного провисать. Сам блок управления тоже обязательно нужно как следует зафиксировать.


Вот и все: вибростол готов, и его можно протестировать.
