Подключение и эксплуатация пневмоинструмента

Большое разнообразие различных видов пневмооборудования позволяет выполнять широкий спектр разного рода работ как на крупных производствах, в небольших автомастерских, на различных заводах, так и в бытовых условиях. В зависимости от типа пневмоинструмента, его рабочих характеристик и технических показателей, можно выбрать оборудование для небольших работ по дому – от мелкого ремонта и до садовых работ, а также для использования в крупной промышленности.

Для эффективного выполнения работ, необходимо правильно подобрать оборудование. Кроме того, подключение и использование пневмоинструмента должны быть выполнены грамотно и с учетом особенностей предстоящей работы. Инструмент пневматический работает от компрессорной системы и поэтому в первую очередь необходимо правильно выбрать компрессор с нужными характеристиками – показателем конечного давления, уровне производительности и другими.Компрессор





Итак, после того, как мы взяли нужный компрессор, подходящий для работы с выбранным пневмооборудованием, необходимо правильно подключить пневмоинструмент. Соблюдение всех правил и требований как по подключениюоборудования к компрессорной установке, так и по работе с инструментом, позволит не только грамотно и эффективно выполнить все необходимые работы, но также исключить возможность поломки инструмента и сделать использование всей пневмосистемы максимально безопасным.






Здесь Вы можете ознакомиться с каталогом пневмоинструмента, реализуемого ТОО «PNEVMOTEH.KZ».






       Первым этапом является подготовка к работе, которая заключается в грамотной организации системы подачи к пневмооборудованию воздуха под давлением. Данная система, помимо самого компрессора, состоит как из основных элементов, к которым относятся гибкие шланги, так и дополнительных – лубрикаторы, различные фильтры, а также масло- и влагоотделители. Воздух, подаваемый компрессором, содержит в себе различные примеси – пыль, абразивные частицы, воду, а также масло в случае использования масляного компрессора. Попадание в пневмомеханизм пыли и других частиц может привести к преждевременной поломке оборудования, а наличие влаги, которая является результатом выпадения конденсата, или же масла, может негативно отразиться на качестве проводимых работ. Именно поэтому необходимо предотвратить попадание этих примесей в пневматическую систему.Фильтр компрессора

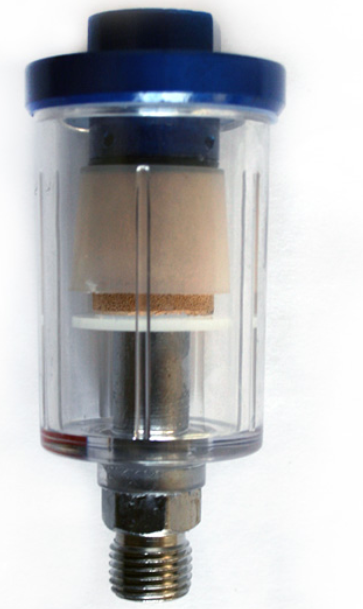

Для очистки сжатого воздуха от масла или влаги используется влагоотделитель, который особенно необходим в случае проведения длительных и интенсивных работ. Если же пневмооборудование используется в бытовых условиях  и на протяжении короткого времени, достаточно слить конденсат из ресивера перед тем, как приступить к работе. Очистку воздуха от пыли и других частиц выполняют фильтры, которые могут быть, как встроены в компрессор, так и установлены дополнительно для более эффективного устранения примесей. При этом необходимо периодически проводить очистку фильтров или их замену, что позволит исключить выход из строя системы фильтрации и попадание в пневмосистему загрязненного воздуха.Лубрикатор компрессора

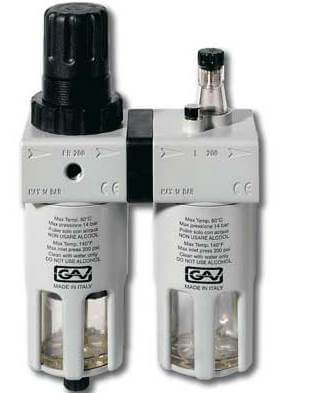

При работе пневмоинструмента требуется обеспечение его специальной смазкой, которая предотвращает трение рабочих элементов и их преждевременную поломку. Для этого устанавливается лубрикатор, обеспечивающий регулярное поступление смазки в пневматическую систему. Наличие лубрикатора и маслоотделителя, а также их правильная установка позволяет предотвратить поломку рабочих деталей пневмооборудования, получив при этом очищенный сжатый воздух.

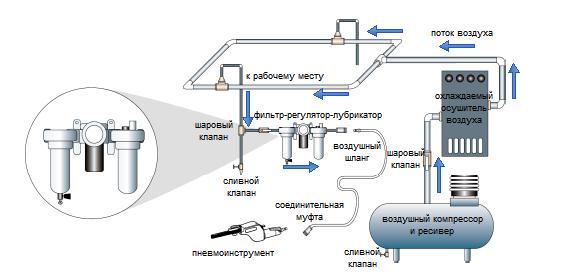

Непосредственное подключение пневмооборудования к компрессору происходит при помощи специальных шлангов – в случае использования оборудования в бытовых условиях. Если же работы проводятся на каком-либо производстве, в первую очередь устанавливается пластиковый или же металлический трубопровод, к которому далее, при помощи разветвителей, подсоединяется пневмооборудование.

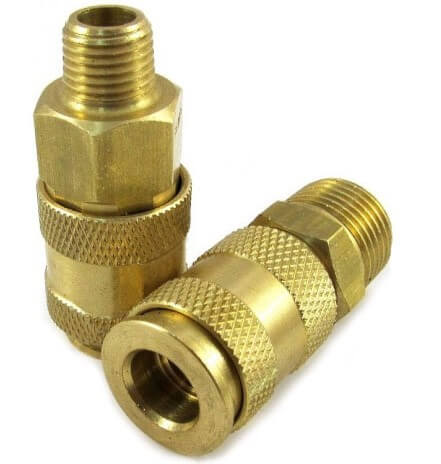

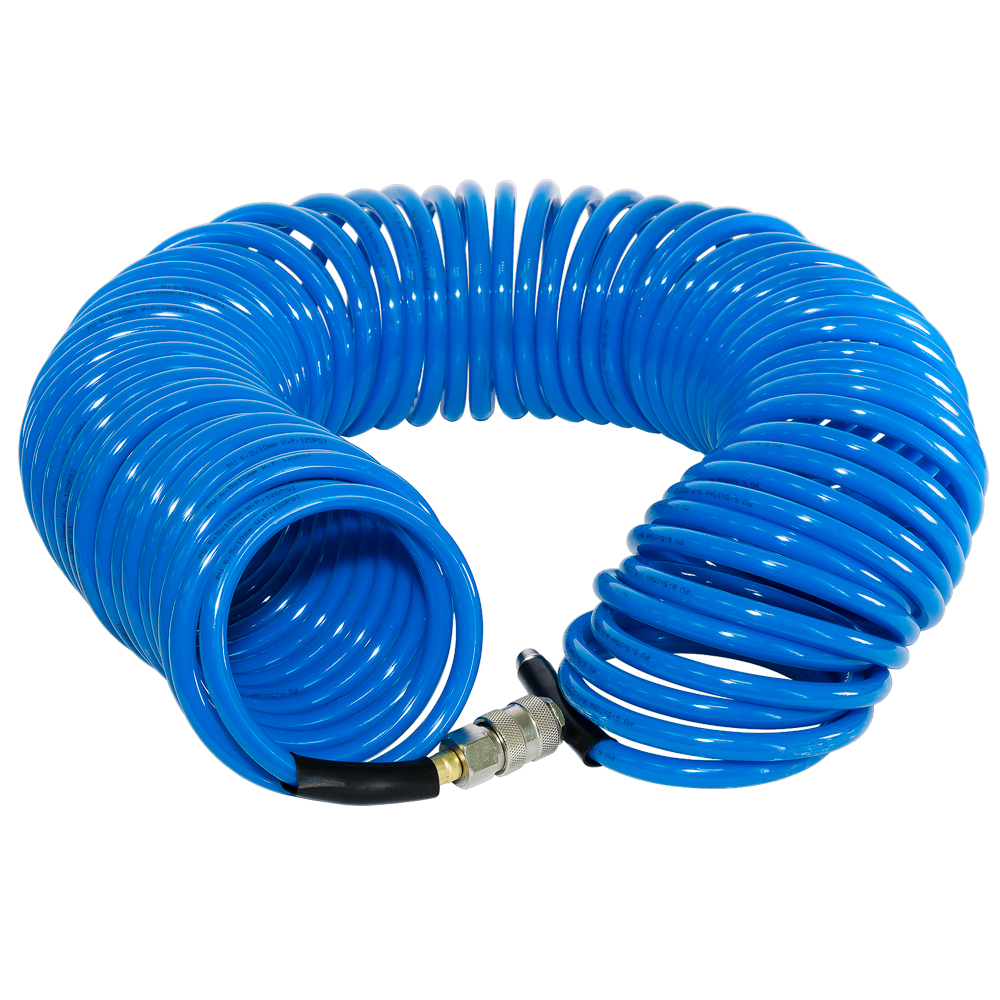

Для соединения гибких шлангов, по которым сжатый воздух поступает от источника к пневматическому оборудованию, с компрессором, пневмоинструментом и другими частями пневмотрассы, используются специальные ниппели, штуцеры и переходники, которые позволяют выполнить крепление максимально качественно.



При подключении и использовании пневмоинструмента, необходимо соблюдать некоторые требования техники безопасности:

  • необходимо использовать только качественные шланги и соединительные элементы, а также тщательно проверять качество подключения пневмооборудования к компрессору перед началом работ, что позволит исключить возможность утечки сжатого воздуха и сделать работы максимально безопасными;
  • после полного подключения пневмоинструмента к компрессорному оборудованию необходимо проверить всю установку на холостом ходу и только потом приступать к работам – это позволит убедиться в исправности инструмента, наличии достаточного количества смазки и ее правильной подаче, а также в отсутствии посторонних вибраций и стуков, которые могут свидетельствовать о неправильном подключении оборудования к компрессору;
  • на протяжении всего времени работы необходимо сохранять целостность подключения пневмоинструмента к компрессорному оборудованию.

Использование пневматического инструмента дает множество преимуществ, среди которых удобство и легкость эксплуатации, возможность работы практически в любых условиях, проведение широкого спектра работ и многое другое. Кроме того, правильное подключение и использование пневмоинструмента позволяет выполнять необходимые работы максимально качественно и быстро. Именно поэтому пневмоинструменты используются во многих сферах деятельности – в строительстве и при проведении ремонтно-отделочных работ, в металлообработке и машиностроении, горнодобывающей и многих других промышленностях. Кроме того, такие инструменты особенно популярны на небольших предприятиях, станциях технического обслуживания и в частном использовании.
