Принцип работы пневматического гайковёрта

Пневмогайковерт имеет довольно простую конструкцию и принцип работы. Если не вдаваться в подробности, то инструмент состоит из двух блоков: привода и ударного механизма. Привод представляет собой ротор с лопастями, который вращается с помощью сжатого воздуха из компрессора. Энергия от привода передается на узел пневмогайковерта, передавая энергию на упор. На конце упора закреплена насадка, которая закручивает или откручивает крепеж.

Безударные и ударные инструменты различаются не слишком сильно. Поэтому мы сначала рассмотрим принцип работы любого пневматического гайковерта, а затем остановимся на особенностях ударных моделей.

Принцип работы пневмогайковерта

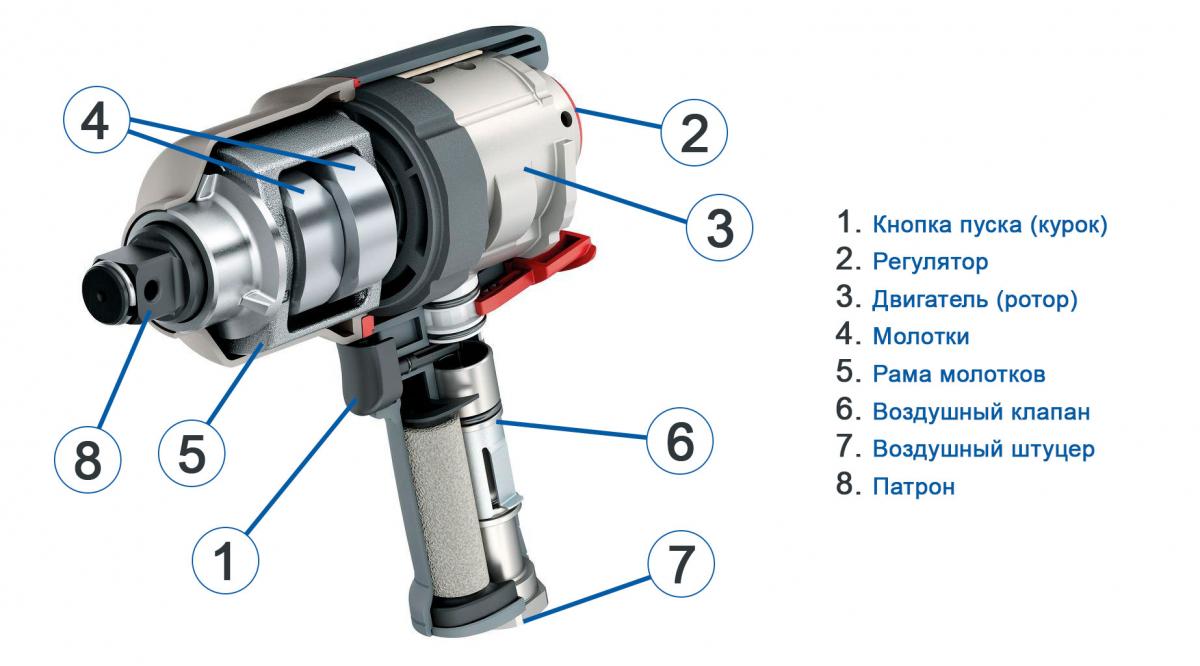

• При нажатии на курок открывается клапан, запускающий поток сжатого воздуха в пневматический гайковерт.
• Специальный переключатель направляет воздух к ротору по одному из двух каналов в зависимости от выполняемой задачи. Вы можете изменить направление воздуха в любой момент с помощью регулятора. Для откручивания болта или гайки ротор должен вращаться против часовой стрелки, а для закручивания – по часовой.
• Воздух бьет по лопастям ротора и раскручивает его.
• Энергия вращения ротора передается с помощью вала на раму.
• Внутри рамы находятся два молотка, которые тоже начинают вращаться. Заметим, что на молотки они не слишком похожи. По сути, это два крупных металлических кольца, которые установлены друг за другом.
• Внутри молотков находится один конец вытянутого металлического цилиндра, который называется упор. Во время работы молотки захватывают его, заставляя вращаться вместе с ними.
• Закрепленная на другом конце упора насадка начинает откручивать или закручивать крепеж.

Если во время откручивания болт или гайка оказываются слишком тугими, то безударный гайковерт особо ничего сделать не может. А вот ударная модель не станет сдаваться так просто.

• Молотки удерживаются на месте с помощью двух металлических стержней снизу и сверху. Выемка в нижней части молотка совпадает по размеру со стержнем. А вот выемка вверху больше стержня, что позволяет молотку смещаться в сторону и продолжить вращение, даже если упор не двигается.
• При каждом новом повороте молотки бьют по упору, передавая ударную энергию на болт или гайку. Это постепенно расшатывает крепеж. Упор в это же время продолжает пытаться провернуться.
• Когда крепеж наконец поддается, молотки снова захватывают упор и продолжают вращаться в обычном режиме.
