Виброрейка своими руками

Качество постройки напрямую зависит от грамотно возведенного фундамента – основы. Заливать, укладывать и выравнивать бетон нужно правильно. Так, чтобы бетонное основание не получилось пористым, еще на этапе укладки смесь необходимо выравнивать и уплотнять, предотвращая тем самым появление воздушных пузырьков. Специально для этих целей используется виброрейка. Такой инструмент не только выравнивает бетонный слой, но и делает его более плотным и устойчивым к износу.


Принцип работы

Основная задача виброрейки – уплотнить и разровнять еще не застывший бетон за счет воздействия на него высокочастотных вибрационных колебаний. В результате проведенных работ излишняя влага и воздух «удаляются», а покрытие получается плотным, утрамбованным и ровным. Сделанная по подобной технологии стяжка или бетонное основание прослужит гораздо дольше, ее показатели морозостойкости увеличиваются на треть (20-30%). Поэтому если в достаточно короткие сроки нужно провести строительные работы, без виброрейки точно не обойтись.

Так как же выглядит виброрейка? Что она из себя представляет? Конструктивно это рама из металла (чаще всего алюминия), на которой установлен вибрационный двигатель, а также прикреплены рукояти для большего удобства при работе. Рама может иметь различную форму и размеры, в том числе существуют раздвижные модели, подстраивающиеся под конкретную задачу. За счет вращающихся валов двигателя с эксцентриками, вибрация передается на раму. Если говорить простыми словами, виброрейка это обычное правило, но с двигателем.
Качество работы данного агрегата зависит от двух показателей: скорости и частоты колебаний. Чем медленнее работает устройство и больше вибраций посылает, тем более плотным будет покрытие, но время строительства увеличивается.

Здесь Вы можете ознакомиться с каталогом виброреек для бетона, реализуемых ООО ГК "ТехМаш".


Преимущества использования виброрейки

  • Высокая производительность при работе с бетоном толщиной 10-30 см;
  • Возможность работать с сухими растворами, где количество воды не превышает 20%;
  • Легкость и компактность;
  • Простота конструкции, специальных знаний и навыков при работе не требуется;
  • Ровное покрытие без пузырьков и дефектов.

Виды виброреек

Виброрейки, в зависимости от типа двигателя, бывают бензиновые и электрические. Второй вариант идеален для проведения небольших работ около дома (на приусадебном участке), где есть возможность использовать близлежащую розетку, так как площадь работ ограничивается длиной шнура.


Что касается функциональности, то можно выделить:

  1. Плавающую виброрейку – самый простой и доступный для каждого вариант. Конструкция элементарна: алюминиевое правило, ручки и двигатель с мощностью не более 1,2 кВт. Работать может один человек без дополнительной помощи. Площадь работ (длина правила), как правило, составляет не более 3 метров, а толщина бетона – 18 см.

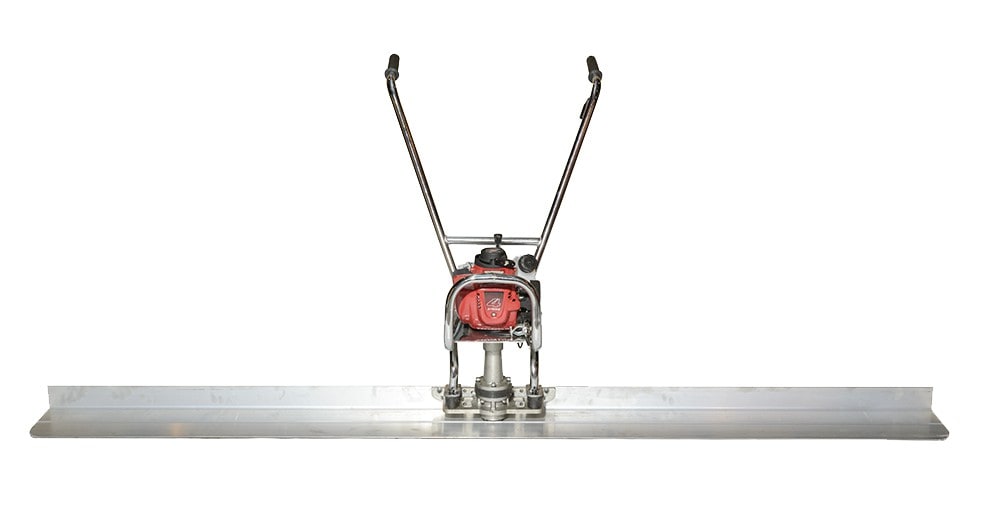

  2. Плавающая виброрейка

  3. Телескопическая виброрейка создана для проведения работ на больших площадях. Основная особенность устройства заключается в том, что правило может раздвигаться вплоть до 10 метров. Такое устройство оборудовано дополнительной параллельной рейкой. В быту подобные модели не используются.

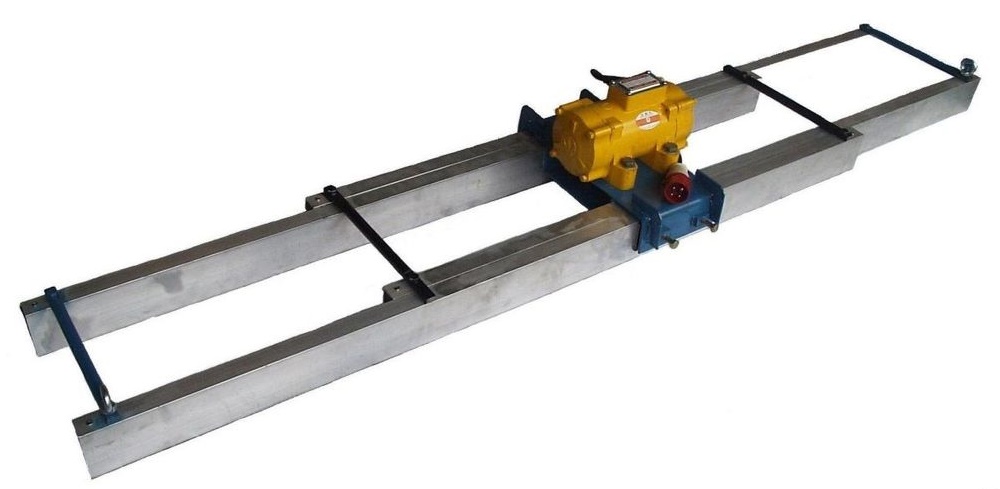

    Телескопическая виброрейка


  4. Виброрейка с направляющими – в этом случае дополнительным элементом являются направляющие, которые не дают увязнуть агрегату в бетоне.

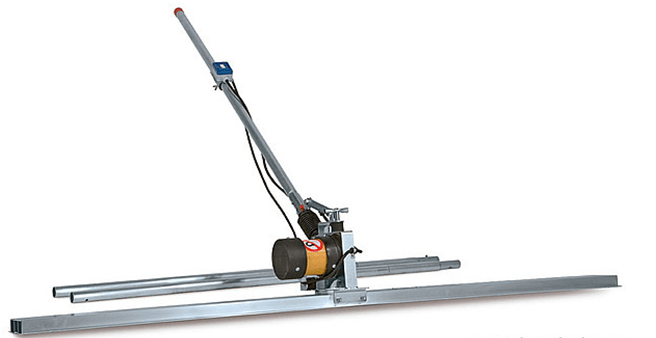

    Виброрейка с направляющими

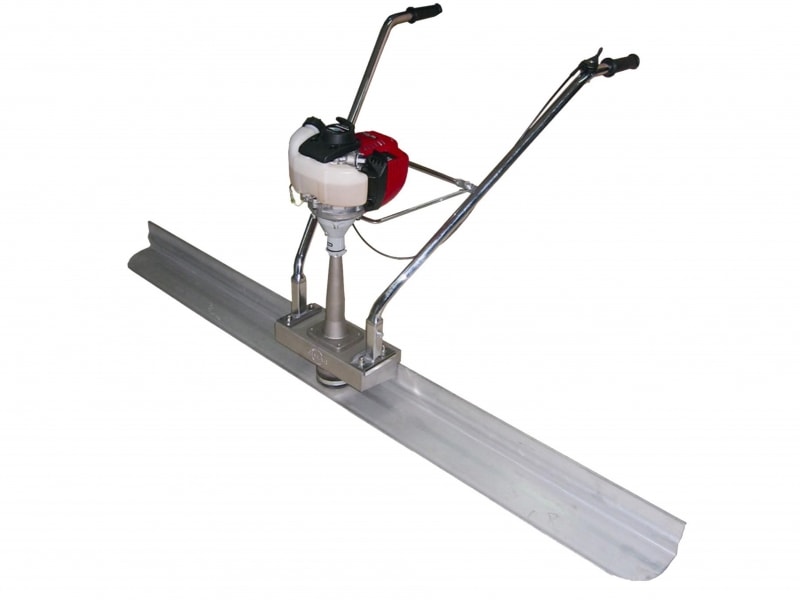

  5. Виброрейки с реверсом еще более удобны в работе, так как могут двигаться в обратном направлении. Чтобы поверхность бетона была более гладкой, правило делают  с закругленными краями.Виброрейка с реверсом

  6. Секционные виброрейки длиной до 25 метров. Используются исключительно при больших строительных работах.

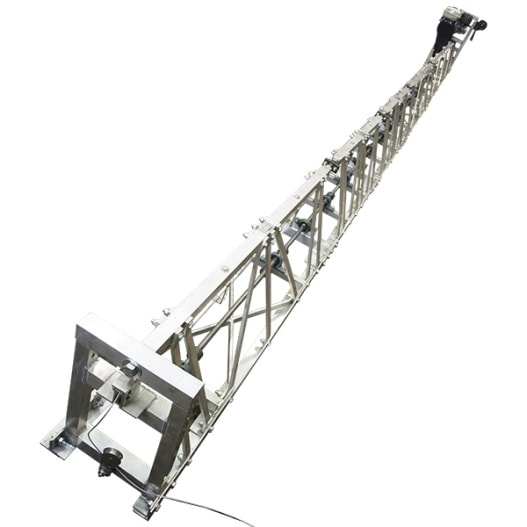

Cекционные виброрейки


Что потребуется для изготовления виброрейки своими руками?

Итак, чтобы в домашних условиях сделать такой нужный инструмент, вам потребуется:

  • Швеллер металлический (труба прямоугольная) длиной 2,5- 3 м;
  • Вибрационный двигатель мощностью 1,5 кВт;
  • Уголки из стали или алюминия;
  • Крепеж (саморезы, болты);
  • Трехжильный электрический кабель;
  • Изоляция для рукоятей;
  • Трубы для рукоятей или арматура;
  • Пусковое устройство;
  • Дрель, шуруповерт.

Конечно же, опыт проведения сварочных работ просто необходим, как и основы электротехники.


Пошаговая инструкция:

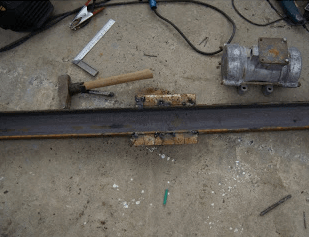

1.    Возьмите металлический швеллер нужной длины и примерьте к нему ручки, подходящий под ваш рост и комплекцию. Как их установить решаете вы: угол, ширину, изгиб. Делайте так, как вам удобно. На месте, где будут находиться ваши руки во время работы, наденьте изоляционную резину. Это поможет уберечь руки от воздействия вибрации и будет легче управлять виброрейкой. Прикрепите ручки к правилу при помощи точечной сварки или болтами.

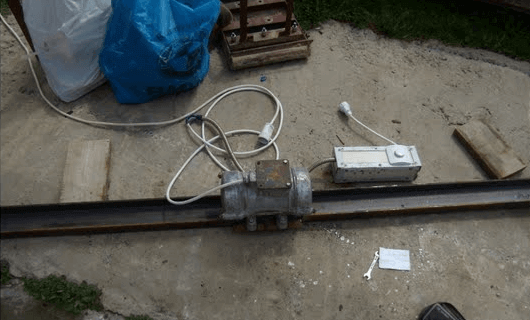

2.    Следующий шаг – закрепить мотор. Делается это строго по центру, ведь противном случае виброрейка будет постоянно уходить в сторону из-за воздействия вибрации. Двигатель крепится при помощи уголков. Внимание! Для крепежа используйте граверные шайбы, а также контргайки.

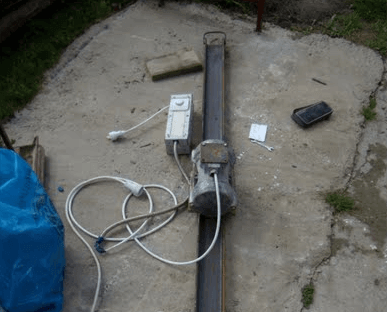

3.    Провода протяните вдоль одной из ручек и прикрепите хомутами, чтобы они не мешались в процессе работы. Пусковое устройство нужно пристегнуть на ручку таким образом, чтобы было удобно включать и выключать агрегат.



Полезные советы

Чтобы результат работ радовал вас еще больше, а процесс был приятным, мы дадим вам несколько полезных советов:

  • Для дополнительного удобства и ровности покрытия, лучше установить направляющие, по которым будет двигаться виброрейка. Сделать их можно из чего угодно. Налейте бетона чуть выше нужной отметки, так как он в процессе работ осядет под воздействие вибрации.
  • Если бетон осел слишком сильно, то добавьте смесь при помощи обыкновенной лопаты.
  • Так как вибро-двигатели достаточно шумные, то без защиты органов слуха вам не обойтись. Используйте беруши или специальные строительные наушники.
  • На руки лучше надевать рукавицы.
