Технические характеристики винтовых компрессоров

Благодаря тому, что технические характеристики винтовых компрессоров отличаются своими высокими показателями и спецификой, данное оборудование можно отнести к отдельному классу. Своеобразная конструкция таких агрегатов позволяет создать непрерывный поток сжатого воздуха или газа и высокую производительность подобно динамическим аналогам, при этом оставаясь в группе с объемным принципом действия, так как сокращение камеры сжатия все же наблюдается, и характеристики степени сжатия столь же велики.



Конструкция винтового компрессора является достаточно простой. Представляет собой два одновременно вращающихся на встречу друг к другу ротора, заключенных в единый корпус. Роторы имеют спиралевидные нарезки. Ротор, выполняющий ведущую функцию, имеет выпуклую нарезку и через шестеренчетую передачу или же напрямую он соединяется с приводом. Ведомый вал в свою очередь имеет нарезку в виде вогнутых впадин, тем самым обеспечивая точное сопряжение двух валов во время их вращения.

Роторы винтового компрессора

Контактирование винтов, в случае не смазываемого механизма, недопустимо. Во избежание трения заведомо оставляют незначительный зазор, синхронизация вращения двух роторов при этом достигается при помощи наружных синхронизирующих шестеренок. Рабочими камерами таким компрессорам служит пространство между внутренней стенкой корпуса и поверхностью винтов ротора. Во время вращения валов происходит следующее: выступы вала отдаляются от впадин, объем камеры увеличивается и происходит всасывание среды. Тем временем червячный механизм перемещает порцию газа, оставляя его в изоляции от патрубков на момент завершения всасывания. Затем вращение валов вызывает смыкание выступов и впадин нарезов.


Здесь Вы можете ознакомиться с каталогом винтовых компрессоров, реализуемых ООО ГК "ТехМаш".


На короткое время спиралевидные формы образуют общую полость, которая неизбежно сокращается из-за поступательного движения линии контакта двух винтов, сжимая газ. Вращение валов в то время способствует дальнейшему вытеснению сжатой среды вдоль роторов к нагнетательному патрубку.

Равномерный поток воздуха или газа на выходе обуславливается отсутствием клапанов, высокой частотой вращения валов и одновременным образованием нескольких рабочих камер сжатия. Благодаря этому возможно упрощение обвязки компрессора, что можно считать серьезным преимуществом.

Существуют и маслозаполненные винтовые компрессоры, технические характеристики которых даже еще более положительны. Они способны производить сжатие при меньших скоростях вращения. Масло таким машинам необходимо для снижения потерь компрессии сквозь зазор между винтами вала и собственно для их смазки. К тому же в некоторых агрегатах масло применяется для охлаждения.

Считается, что винтовые компрессоры с более крупными блоками и меньшим числом оборотов эффективнее и способные произвести больше сжатого воздуха, нежели аналогичные устройства с такими же по мощности приводами но с высокой частотой вращения и маленькими компрессорными блоками.

Большое количество оборотов вращения и боковые нагрузки на роторы влекут за собой необходимость использования опорно-упорных подшипников типа скольжения. Узлы уплотнения, которые находятся между блоками подшипников и компрессионным блоком, состоят из групп баббитовых, графитовых колец. В образовавшихся камерах между наборами колец находится уплотняющий газ, который не допускает просочения масла из блока подшипников в блок сжатия воздуха или газа. Так же он препятствует утечки сжатой среды через подшипник в атмосферу.

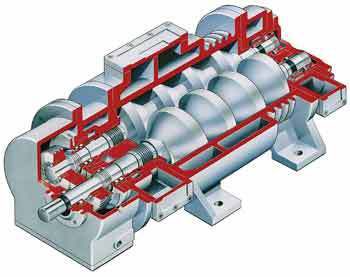

Устройство винтового компрессора

Технические характеристики винтовых компрессоров выгодно отличаются от другого вида установок и имеют множество преимуществ. Среди которых:

  • Минимальные затраты при монтаже и обслуживании;
  • Высокая степень надежности;
  • Долговечность основных элементов;
  • Высокая производительность;
  • Малые габариты;
  • Высокий показатель КПД;
  • Низкий уровень шума;
  • Неприхотливость к загрязненному воздуху;
  • Возможность полного отсутствия остаточного масла в продукте сжатия;
  • Экономия электроэнергии до 30%.

Винтовые компрессоры, технические характеристики которых, имеют высокие показатели, обрели широчайшую сферу применения. Так, данные установки уже на протяжении длительного времени успешно применяются в тяжелой промышленности, строительстве, машиностроении и деревообработке, сельском хозяйстве и других отраслях. Кроме того, использование подобного оборудования сегодня является обязательным и в медицине, пищевой промышленности и других отраслях, где нежелательно присутствие масла и других побочных примесей в продукте сжатия.

Эта уникальная конструкция была запатентована 1934 году. Компрессора такого рода показали себя очень надежными и высокопроизводительными при относительно малых габаритах и, в отличие от других устройств, неприхотливыми к сжимаемому воздуху. Долговечность основных рабочих элементов, простота монтажа и обслуживания обеспечили широкое распространение и позволили винтовому компрессору составить серьезную конкуренцию другим установкам.
