Компрессоры: устройство и принцип работы

Воздушный компрессор представляет собой установку, действие которой основано на сжатии воздуха и подачи его под определенным давлением в пневматическое оборудование. Выбирая компрессорное оборудование для выполнения различных видов работ, необходимо учитывать устройство компрессора, его конструктивные особенности, а также технические и рабочие характеристики установки.



Конструктивные особенности, принцип действия и устройство воздушного компрессора зависят от типа установки. Современные компрессоры имеют несколько классификаций, главной из которых является различие компрессоров по принципу действия. Сегодня производители компрессорного и пневматического оборудования предлагают большое количество данных установок различного типа, наиболее распространенными среди которых являются винтовые и поршневые установки.

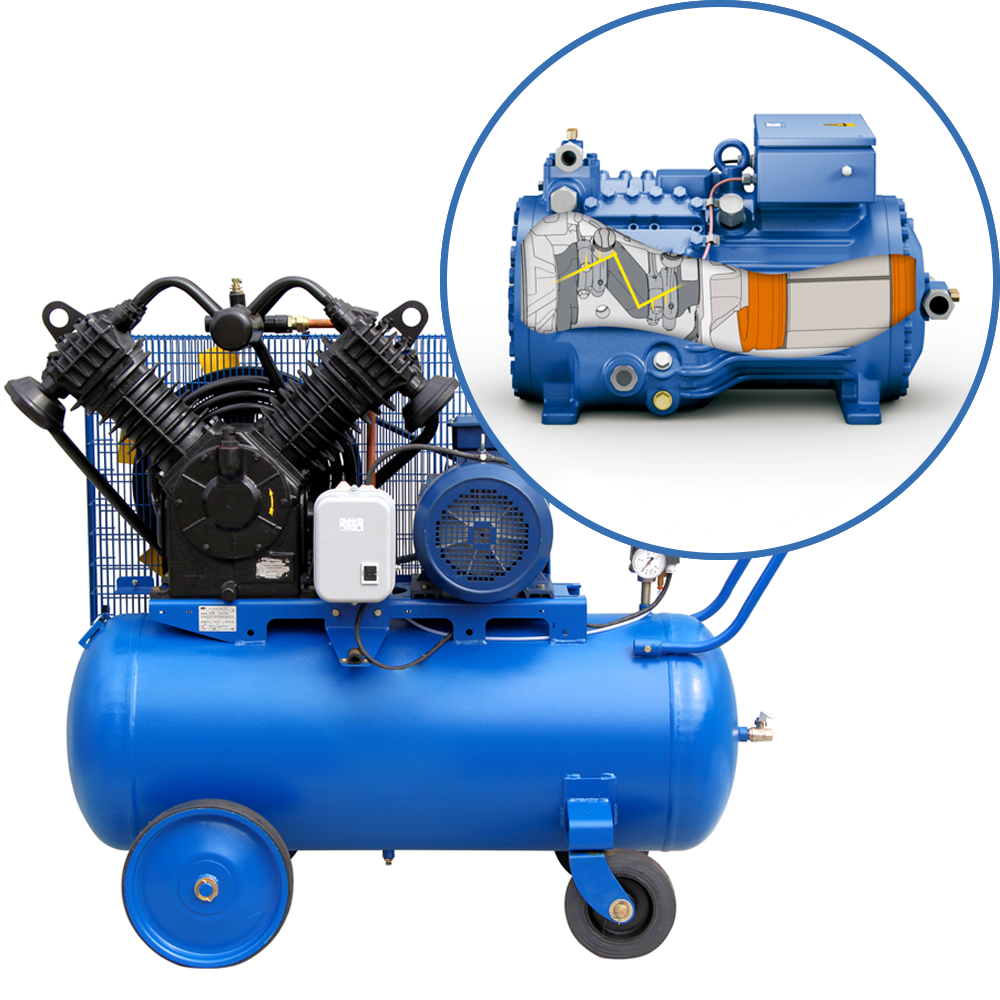

Поршневые компрессоры

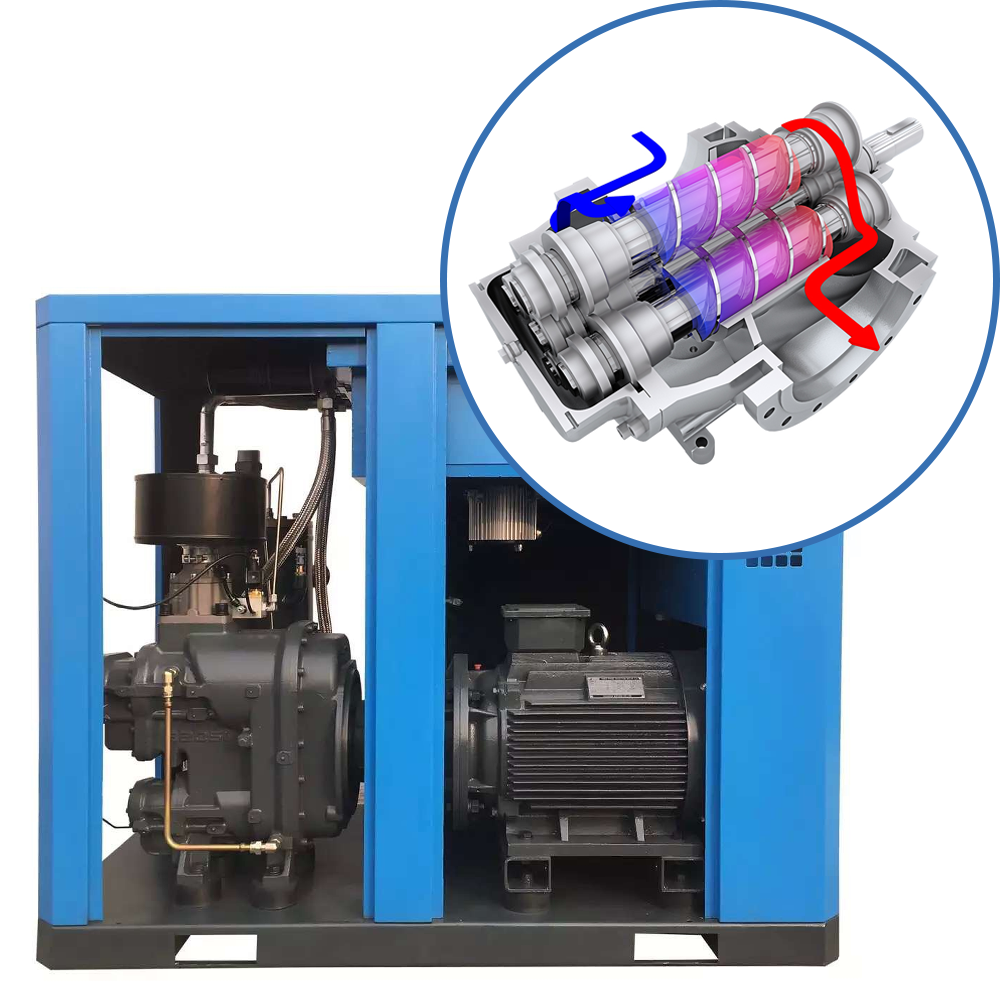

Винтовые компрессоры

Все виды компрессоров имеют, как общие элементы, так и различия в конструкции. Кроме того, в зависимости от типа оборудования могут быть использованы различные материалы при изготовлении тех или иных составляющих компрессоров.

Устройство компрессоров винтового типа

В промышленных отраслях наиболее распространено использование винтовых воздушных компрессоров, которым характерны высокие технические характеристики. Устройство компрессора воздушного винтового отличается от аналогичных установок наличием винтового блока, в состав которого входят два ротора с ведущим и ведомым типом. Винтовой блок является основным рабочим элементом данного оборудования.





В момент работы данного компрессора, воздух, который проходит через систему фильтрации и клапан, поступает блок с винтами, где происходит смешивание воздуха с маслом. Использование масла необходимо для устранения пузырей воздуха и уплотнения пространства.

Далее воздушно-масляная смесь нагнетается винтовым блоком в пневматическую систему. На следующем этапе смесь поступает в сепаратор, где воздух отделяется от масел и, через систему радиатора, подается в ресивер или же на пневматическое оборудование.

Так как блок, в котором расположены винты, является главным рабочим элементом компрессора, принцип его работы необходимо рассмотреть отдельно. Зубья роторов – ведущего и ведомого, находятся в зацепленном состоянии. Корпус винтового блока и открытые полости роторов создают объем, в который, при вращении винтов, поступает воздух. Вращение роторов имеет противоположные направления. При этом происходит закрытие открытых полостей, что приводит к уменьшению объема между ними и увеличению давления нагнетания.

Подобное устройство винтового компрессора и его принцип действия обеспечивает высокую эффективность работы всей установки, бесперебойную подачу сжатого воздуха на пневмооборудование и возможность интенсивной эксплуатации данной системы на протяжении длительного времени.

Устройство поршневого компрессора и принцип его действия



Другим видом компрессорных систем, широко используемых в быту и на небольших предприятиях, является оборудование поршневого типа. Главным отличием такой установки от винтового и других типов оборудование является достаточно простое устройство поршневого компрессора и принцип его работы.

Основные элементы данной установки можно разделить на группы в зависимости от выполняемых функций:

  • цилиндровая группа;
  • поршневая группа;
  • механизмы движения;
  • системы регулирования, представляющие собой элементы, регулирующие производительность оборудования – трубопроводы, вспомогательные клапаны;
  • системы смазки;
  • элементы охлаждения;
  • детали для установки оборудования.




Конструктивно поршневой компрессор представляет собой корпус, выполненный из чугуна, алюминия или же другого материала и оснащенный цилиндром, расположение которого может быть как вертикальным, так и горизонтальным. Основную подвижную и рабочую часть компрессора составляет сам поршень и два клапана, выполняющие всасывающие и нагнетательные функции.

Основу работы данного оборудования составляет движение поршня – поступательные движения приводят к всасыванию воздуха в цилиндр, а при возвратном действии воздух сжимается. Данный процесс и приводит к увеличению силы давления. В этот момент происходит закрытие клапана всасывающего действия, а нагнетательный клапан подает в магистраль сжатый воздух. Данный цикл повторяется на протяжении всего периода работы оборудования, обеспечивая пневмоинструменты воздухом под давлением необходимого уровня. Устройство компрессора воздушного поршневого отличается своей сравнительной простотой в сочетании с высокими рабочими и эксплуатационными характеристиками.

Учитывая устройство компрессоров поршневых и винтовых, их конструктивные, технические и эксплуатационные особенности, можно легко выбрать наиболее подходящий тип оборудования в соответствии с предъявляемыми к ним требованиями и для использования с различными пневмоинструментами при проведении как промышленных, так и бытовых работ.
